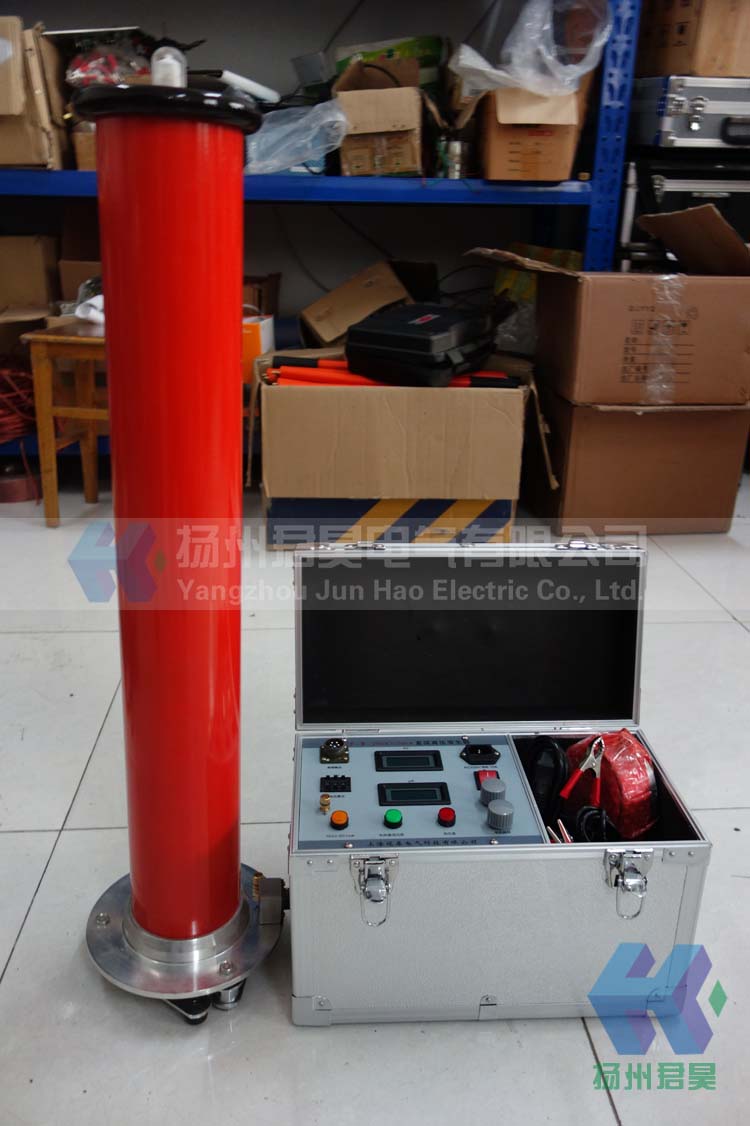

200KV/3MA 直流高壓發生器
- 說明書下載：???
- 型號：???
200KV/3MA直流高壓發生器產品簡介
200KV/3MA 直流高壓發生器是按照中國行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求研究制造的，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
200KV/3MA直流高壓發生器產品特點
1.200KV/3MA 直流高壓發生器體積更小、重量更輕、更美觀、更可靠、操作更簡便、功能齊全，是電力系統21世紀理想的換代產品。
2.200KV/3MA 直流高壓發生器采用最先進技術、工藝制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100KHZ。
3.按免維修設計，主要部件均采用德、美、日進口器件，經久耐用，不怕連續對地直接短路放電。
4.精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊。抗干擾性能好，適合現場使用。
5.控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。
6.負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。
7.具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回到零位上，并且將微調電壓旋鈕回到零位上。并應立即將75%的銨鈕開關打到正常的位置上，再做其它試驗。
—————————————————————————————————————————————————————
200KV/3MA直流高壓發生器技術參數
|
規格 |
200kV/3mA |
|
技術參數 |
|
|
輸出電壓 （kV） |
200 |
|
輸出電流 （mA） |
3 |
|
輸出功率 （W） |
600 |
|
充電電流 （mA） |
3 |
|
控制箱重量 |
4.5 |
|
倍壓筒重量 |
7.9 |
|
倍壓筒規格 |
Ф110 810 |
|
電壓測量誤差 |
1%（滿度）±1個字 |
|
電流測量誤差 |
1%（滿度）±1個字 |
|
過壓整定誤差 |
過壓保護采用撥碼設置，一目了然（精度≤1.0％） |
|
0.75切換誤差 |
高精度0.75UDC-1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗 |
|
波紋系數 |
≤0.5% |
|
工作方式 |
間斷使用：額定負載30分鐘1.1倍額定電壓使用：10分鐘 |
|
工作環境 |
溫度：-10℃～+40℃ |
|
相對濕度：室溫為25℃時不大于85％（無凝露） |
|
|
海拔高度：1500米以下 |
|
|
帶電容負荷 |
被試品電容量無限制 |
|
結構特點 |
電氣絕緣倍壓筒 |
|
空氣絕緣、無泄漏之慮 |
